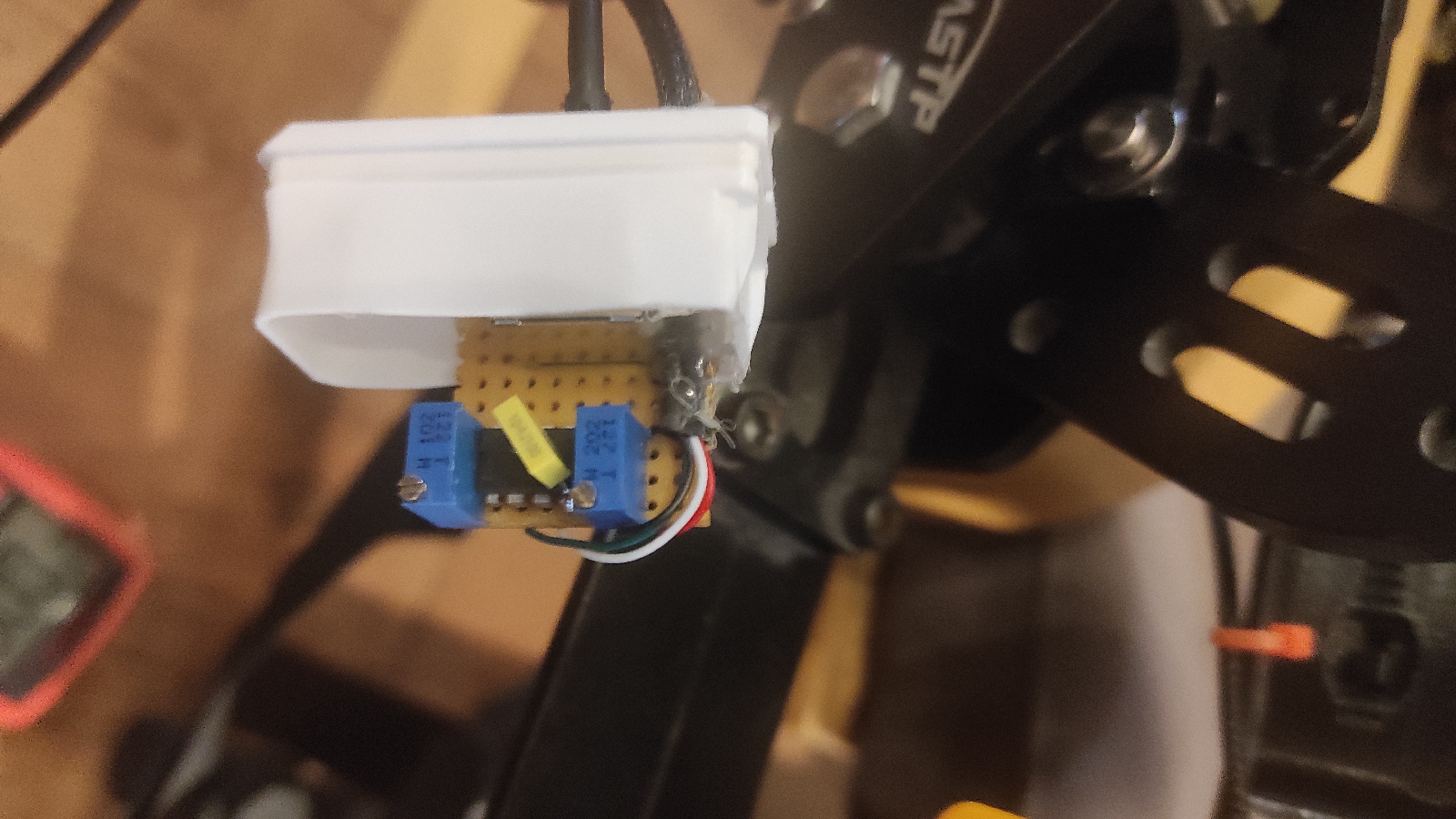

Sajnos kicsi próbapanelt vágtam oda, ezért kevés hely maradt az erősítő pár alkatrészének:
Az erősítő meg nem túl bonyolult, de a T300 fékpedáljánál már jól bevált, potméter helyettesítésére alkalmas, jól állítható. Szóval az eredeti Fanatec kézifék kiváltására jó lesz:
Már régóta terveztem loadcelles kézifék készítését. Eredetileg az volt a terv, hogy maximum egy fúró meg fűrész (flex) elég legyen az átalakításhoz, hogyha valakinek kedve lenne utánam csinálni, akkor könnyen reprodukálható legyen, de sajnos nem adta ki sehogy és a loadcellnek konzolt kellett gyártanom. Így viszont kevésbé van szem előtt a loadcell, nem lehet beleakadni, "gyáriasabb" a kinézete és a kézifék is teljesen visszaalkítható (bár ez nem hiszem, hogy szükséges lenne).

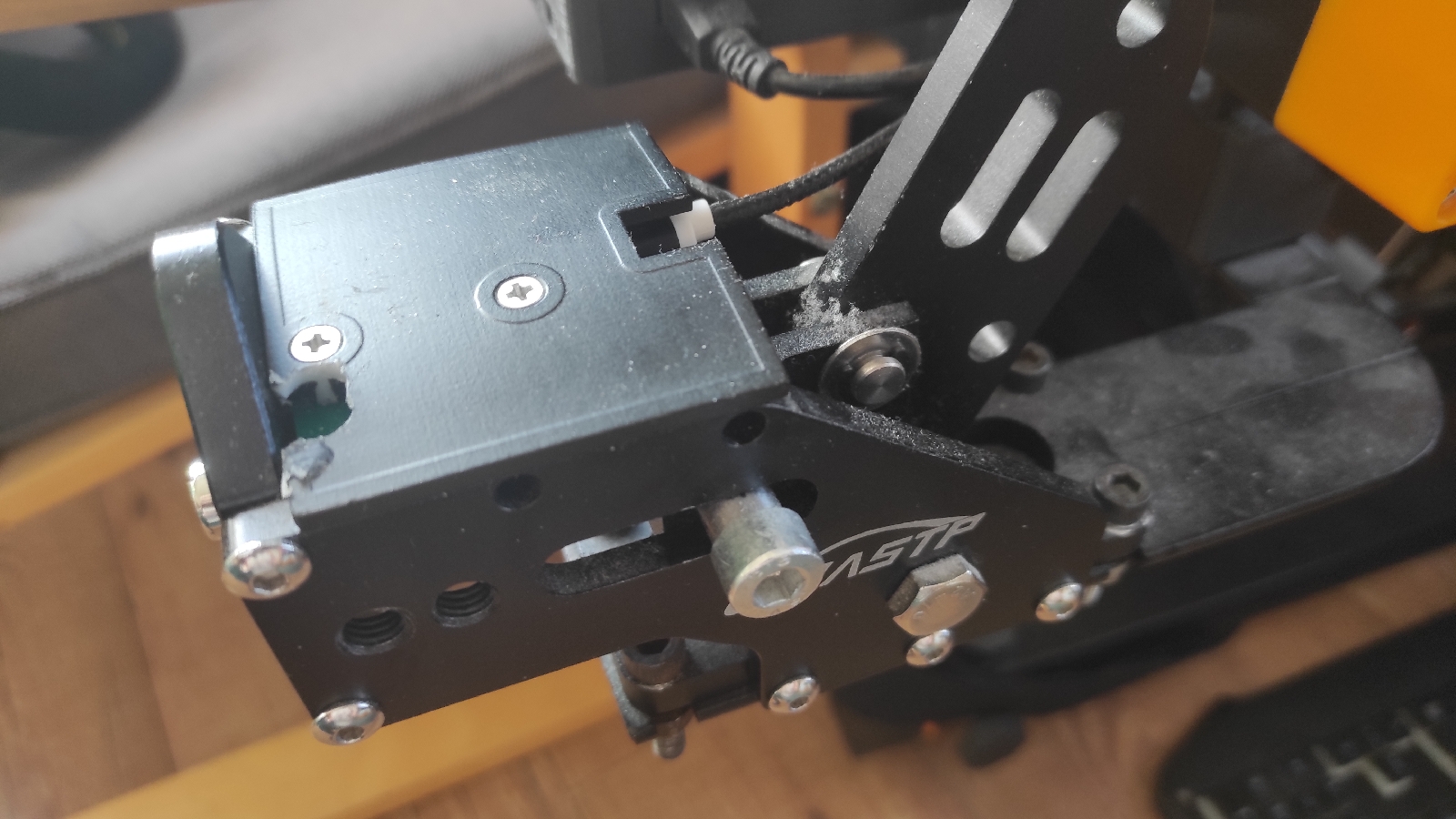

Hall elemes kézifék átalakítás előtt:
Hallelem és az USB-s elektronika eltávolítva:
A konzol (hozzávetőleges) magasságát megmértem:
A konzol belső szélessége pontosan ennyi kell legyen:
5mm-es laposvasból daraboltam méretre:

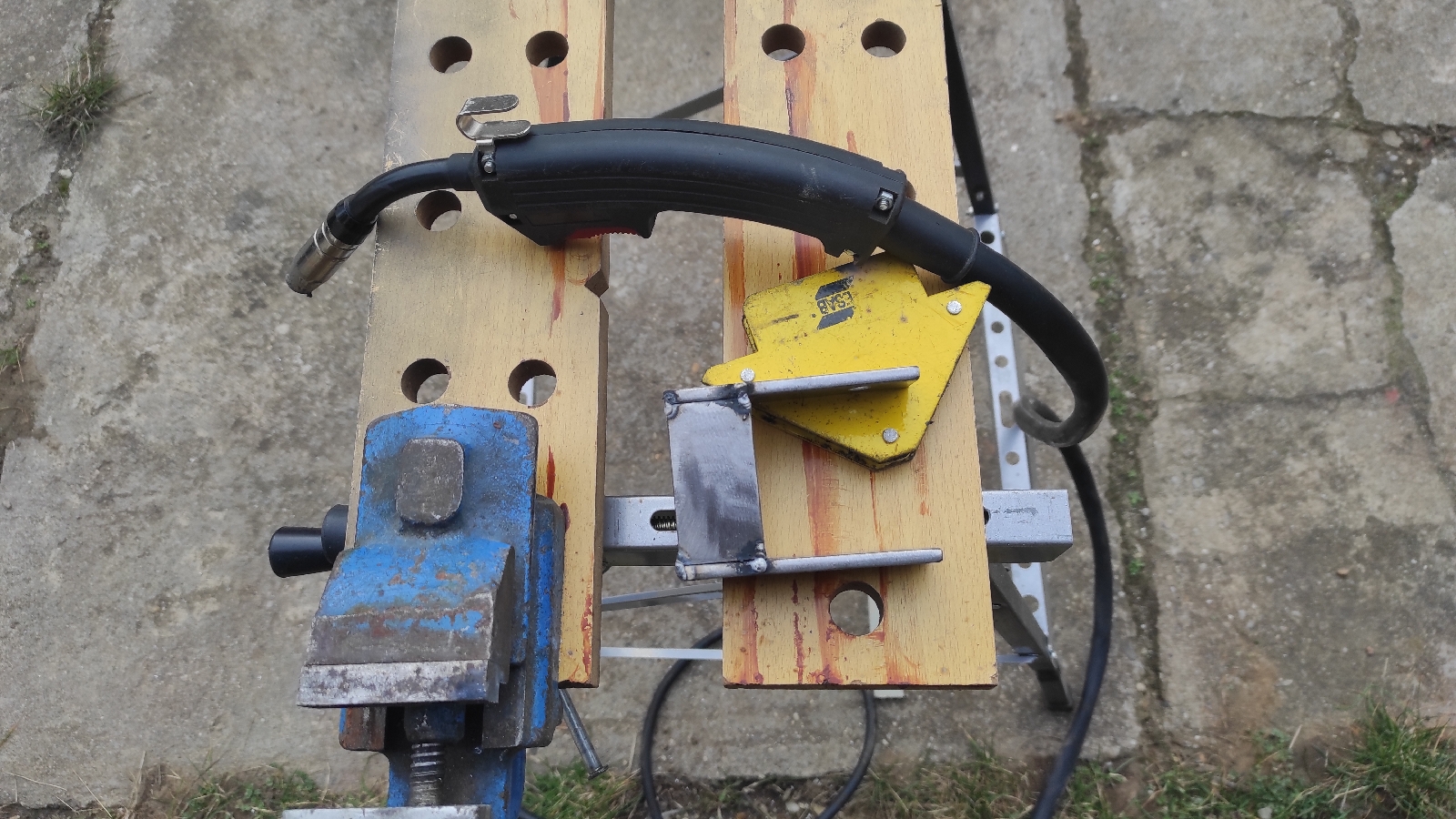

Megpöttyöltem, hogy felpróbálhassam a helyére:
Méret próba:

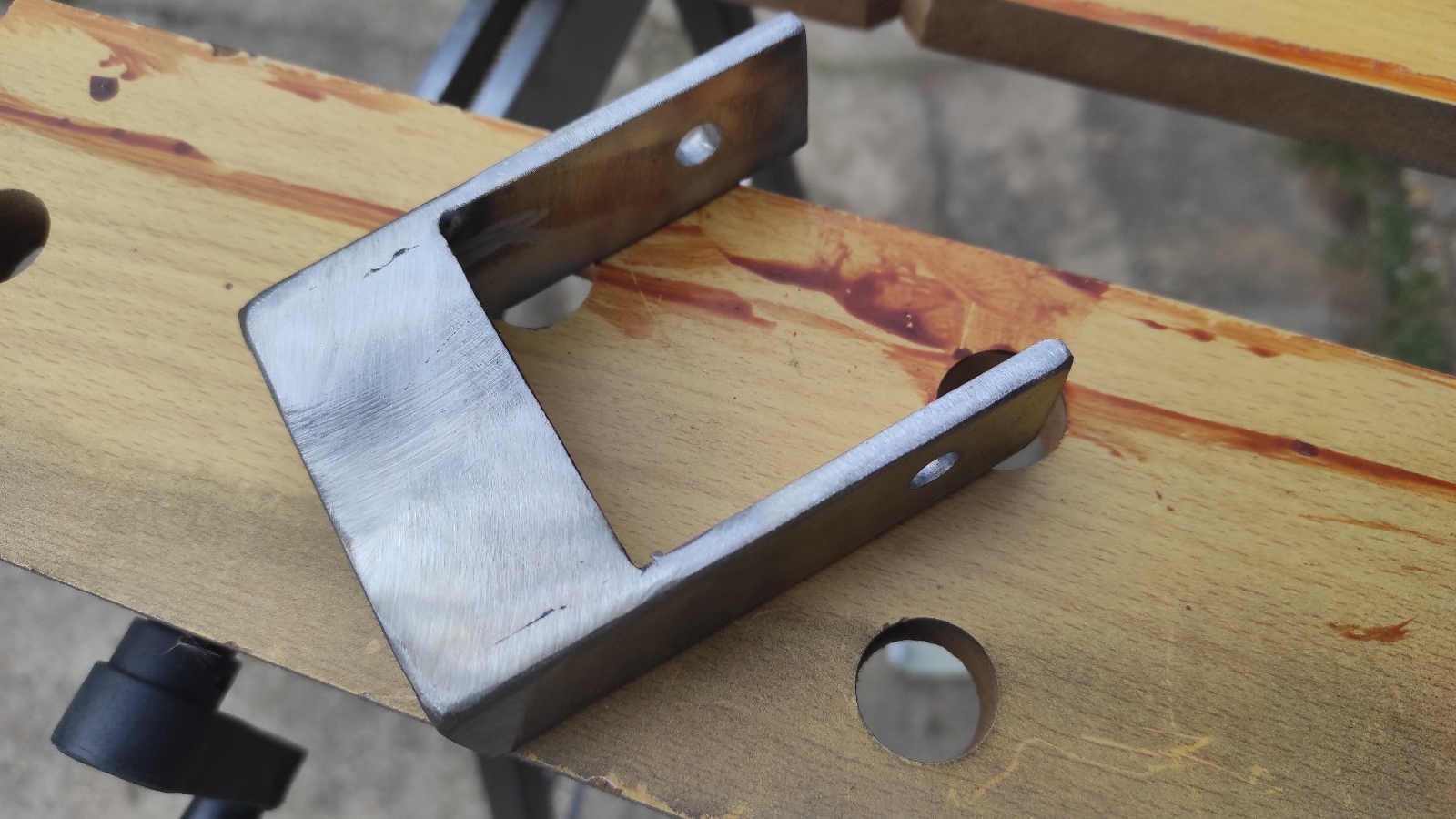

Hegesztés és csiszolás után a konzol:

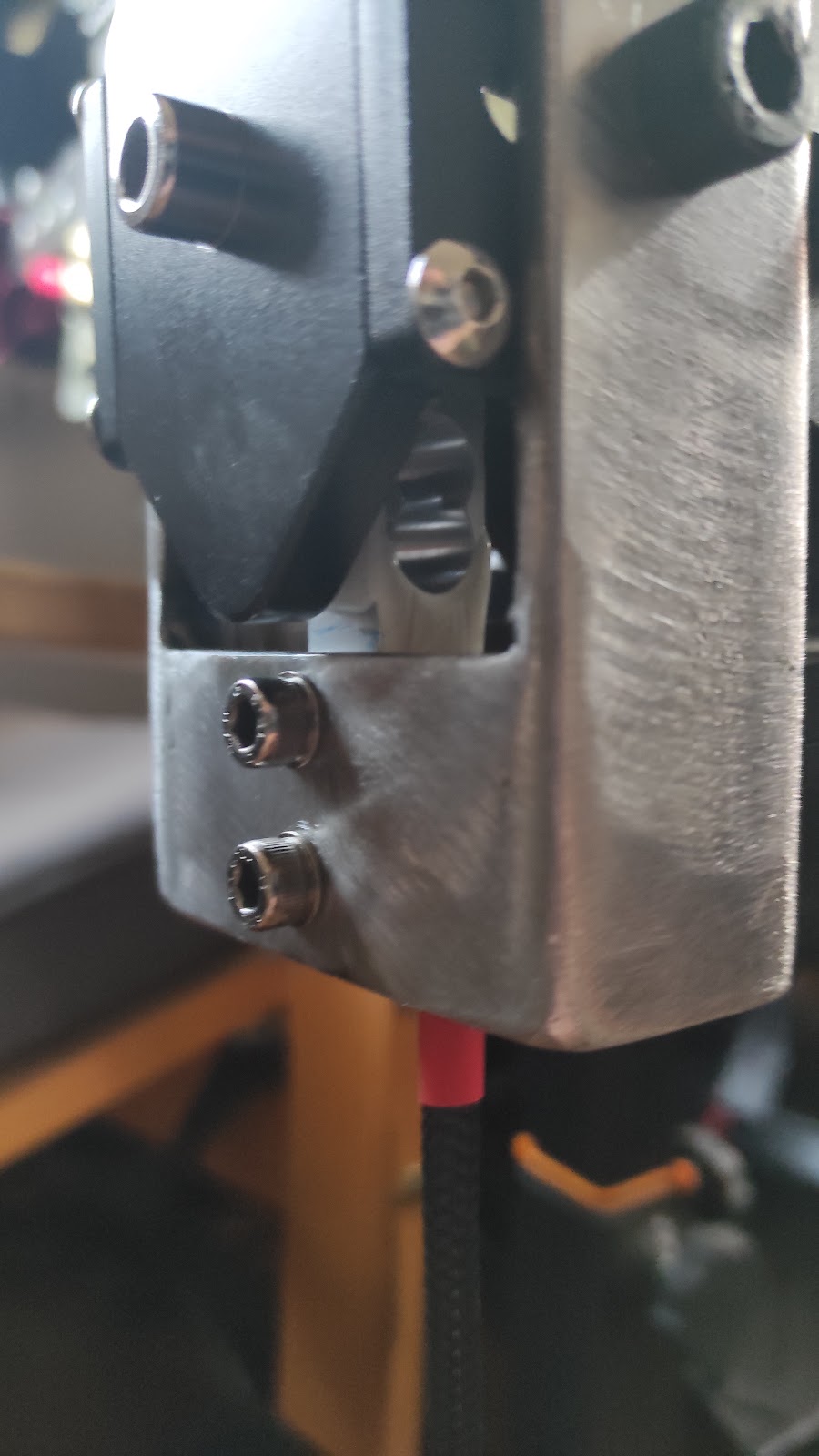

Az összehegesztett konzol a helyén:

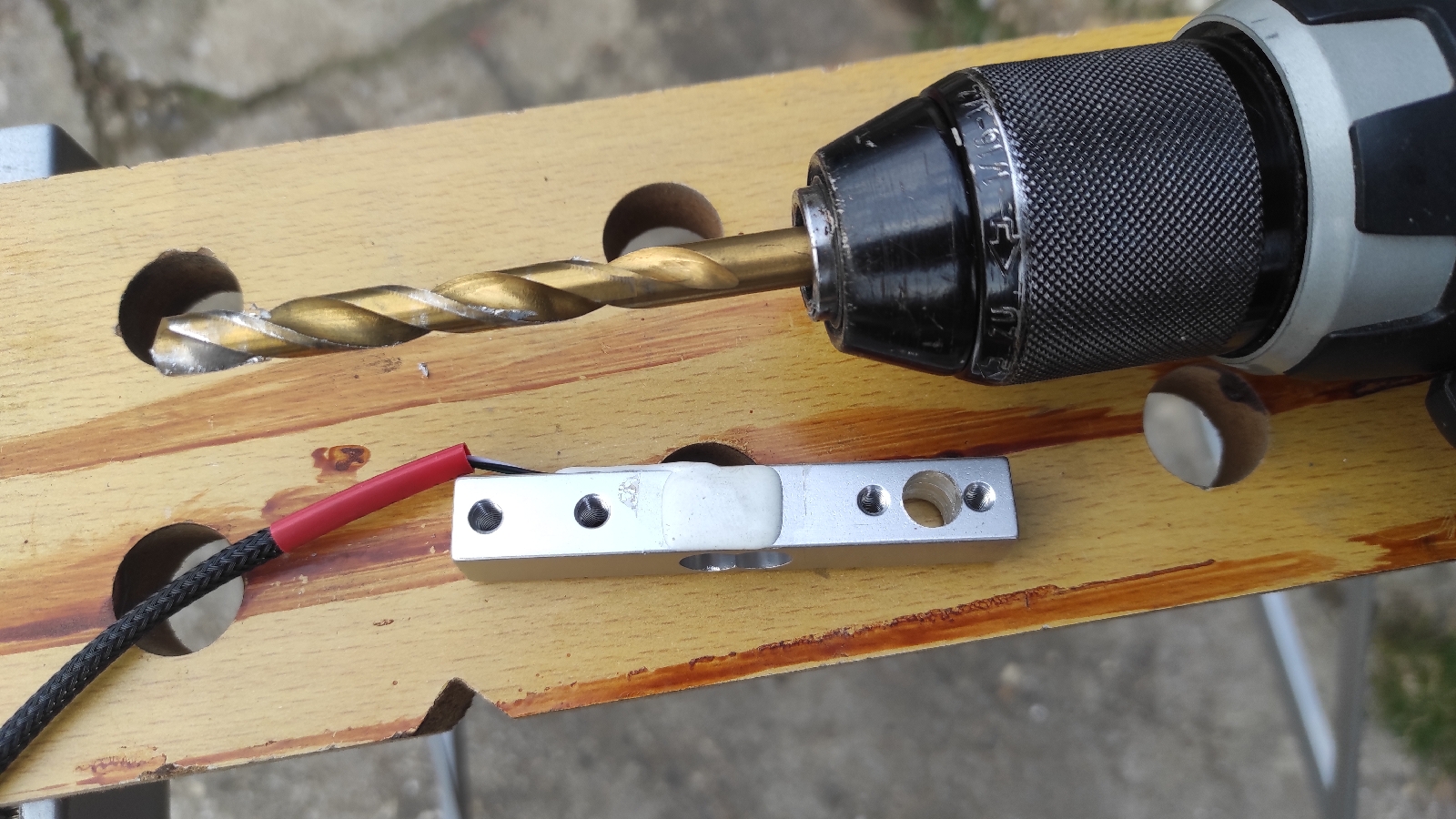

A loadcell-re kellett fúrni egy 8-as lyukat amin a kézifék működtető karja átmegy majd:
A loadcell két csavarral rögzítve a konzolon:
Még magányosan terhelés nélkül:

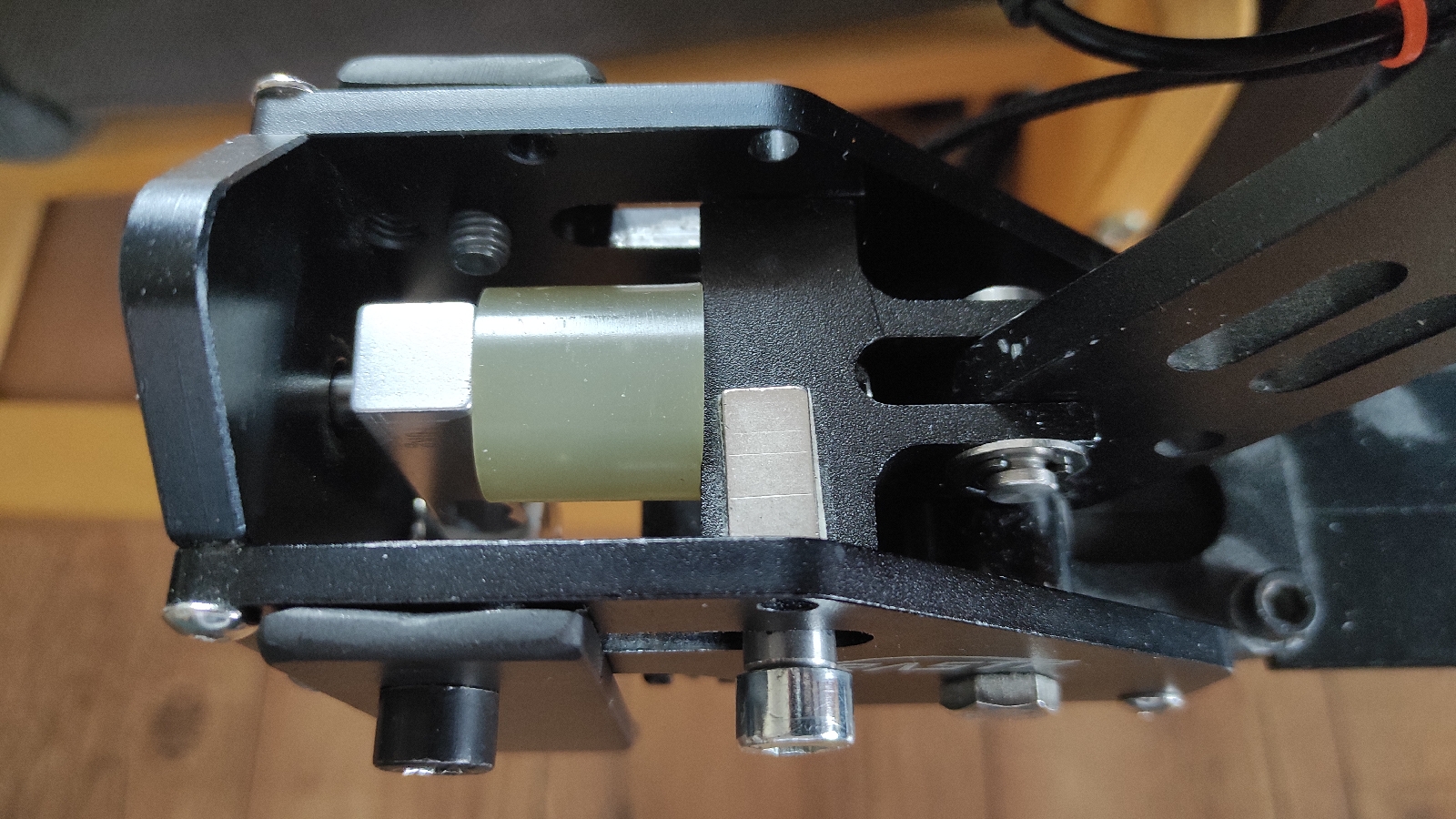

A csavar és az elasztomer a helyén:

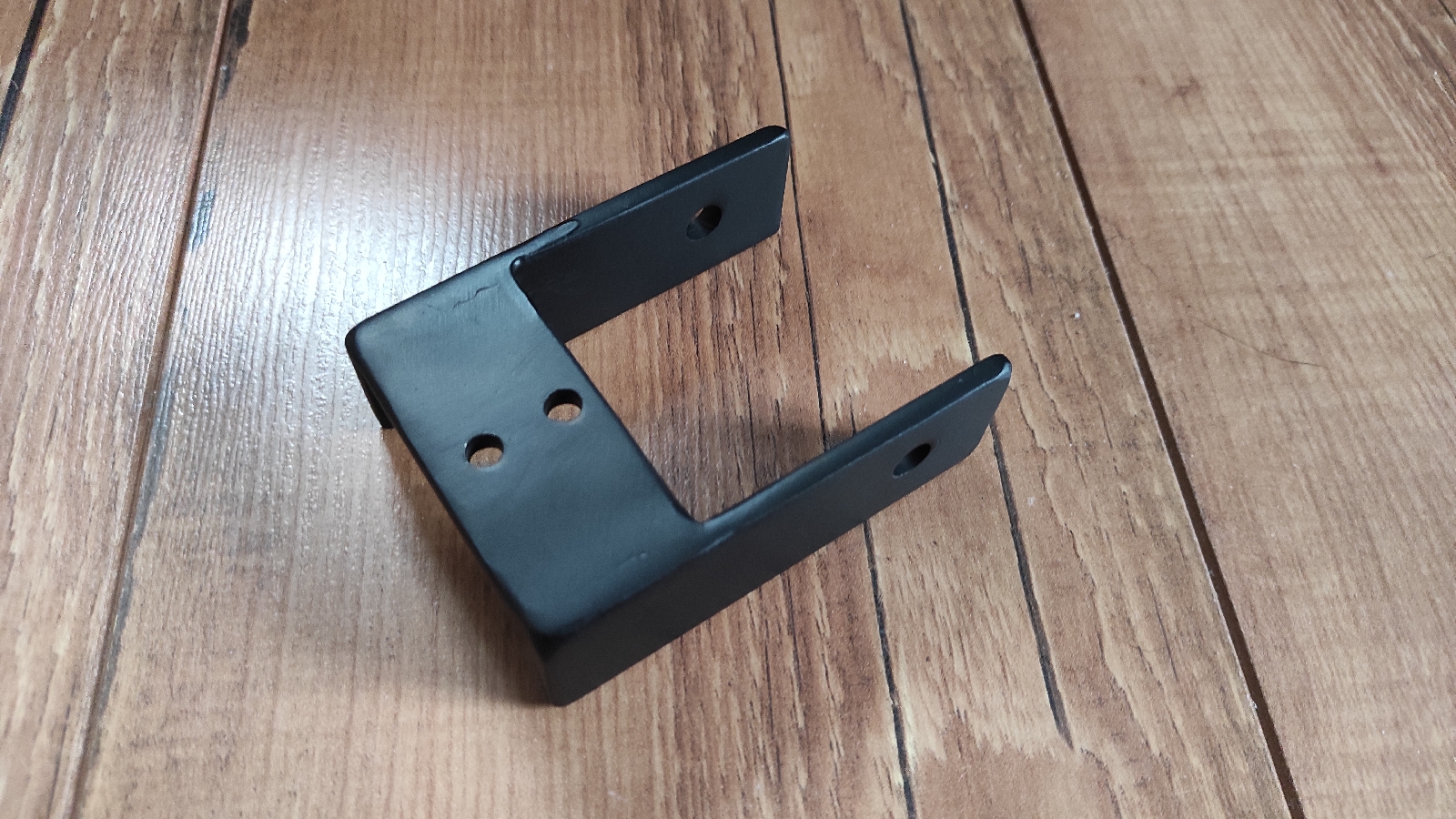

Újra szétszedtem, hogy megkapja a konzol a mattfekete "fényezést":
