A V3-as műszerfalam központi eleme a 7 collos Vocore kijelző tönklrement. Egyrészt aránylag drága ez a kijelző, másrészt nagyon körbeépítettem, így a csere se egyszerű, harmadrészt kicsit magasra sikerült a műszerfal és a monitor is magasan van emiatt, negyedrészt a kerek kormány túl sok mindent kitakart. Ezért úgy döntöttem, hogy a 4-es verziót is megépítem ami az előző hibáit javítja...
A beszerzett kijelzőket rápróbáltam egy kartonlapból vágott sablonra amire rájelöltem a kormány által kitakart területet is.
A karbon lapra maszkoló szalagot ragasztottam amire rá lehetett jelölni a kivágandó kifúrandó területeket. Ráragasztottam a bázis sablonját is.
Kifúrtam a bázis tengelyének és a rögzítő csavaroknak a helyeit:
Rezgő fűrésszel kivágtam a kijelzőknek az ablakokat.
A led csíkok/mátrixok és gomboknak kifúrtam a lyukakat.
A kész alaplap:
Belepróbáltam az alkatrészeket:
A kijelzőket beragasztottam,a gombokat becsavaroztam:
Készül a vezetékezés:
Első led teszt (rögtön ki is derült, hogy egy arduino csak 150 ledet lehet felprogramozni, 192 ledet két arduinora kell szétosztani):
Vezetékezés folyamatban, 3db Arduino Uno-t is el kell még helyezni...
Arduino-k a helyükön, gombok vezetéke beforrasztva:
Buttonbox panel is felragasztva, gombok bekötve:

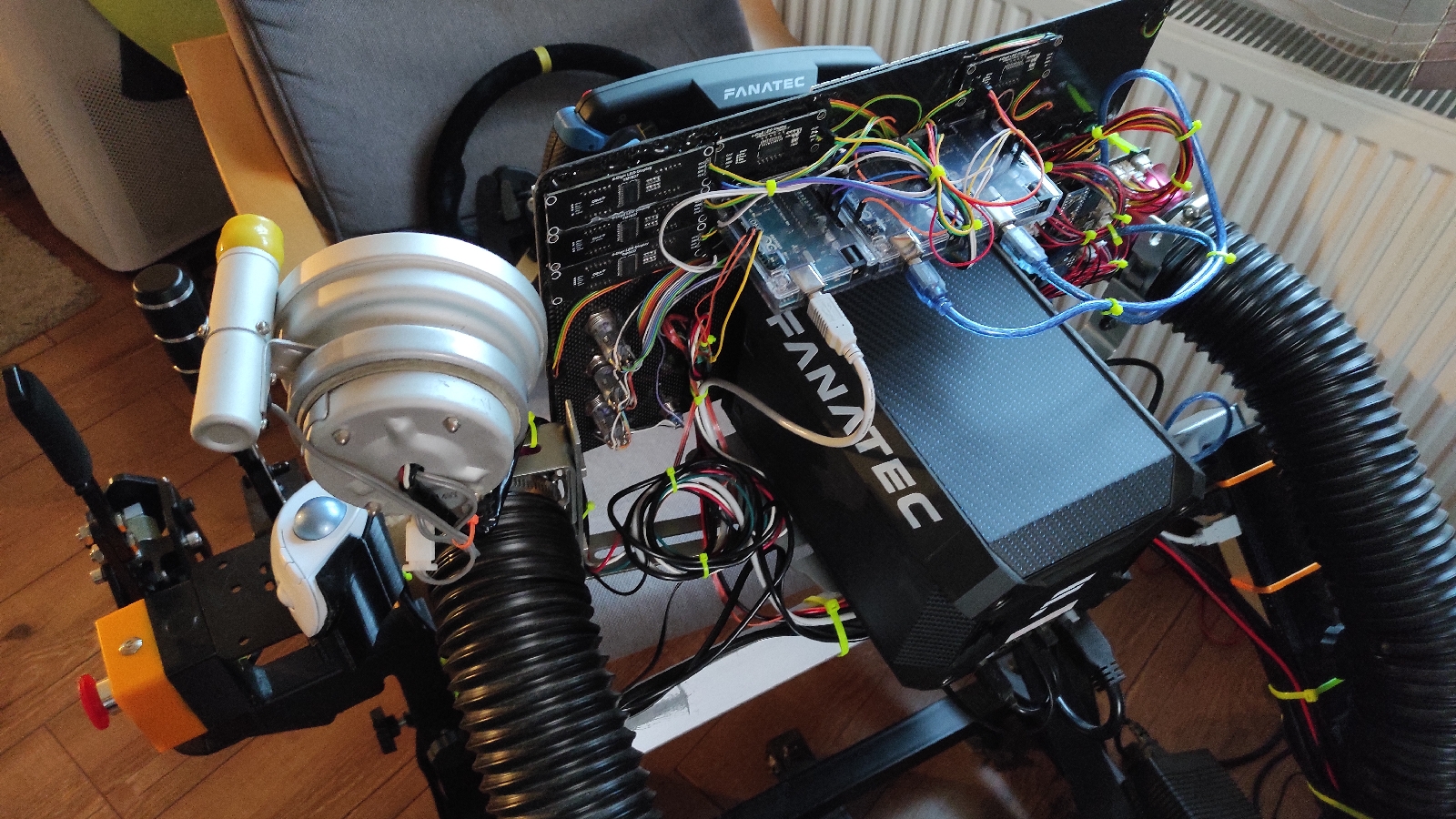

Felszerelve a bázisra, vezetékek elrendezve:
Hátoldalon is van karácsonyfa világítás...

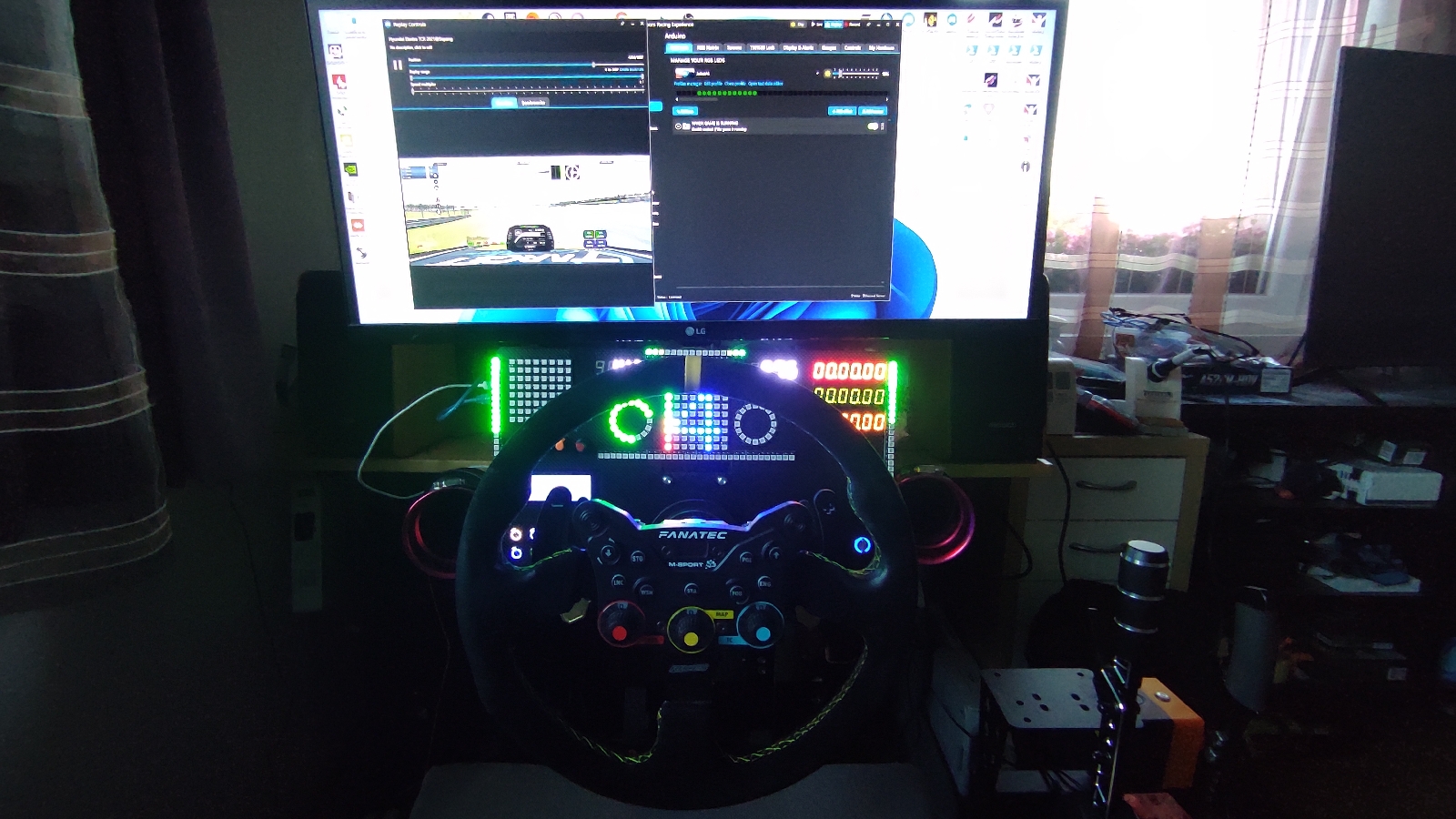

A lényeg látszik kerek kormánnyal is:
F1 kormánnyal minden kijelző látható:
Led teszt Simhub replay:
Teszt futam (még nincs beállítva minden funkció):
Alkatrész lista:
3db Arduino Uno R3
11db nyomógomb
4db enkóder
